一、测量原理与技术优势

80G无线雷达液位计采用高频微波脉冲技术，通过发射80GHz电磁波信号对油罐内液位进行非接触式测量。其毫米波波长更短（约3.75mm），具备以下技术优势：

1. 高精度测量：水平波束角可低至3°，能有效避开油罐内搅拌器、加热盘管等障碍物，在直径5-20m的油罐中实现±1mm的测量精度

2. 强穿透能力：可穿透油罐内油气混合物、水蒸气及轻微挂壁现象，适用于原油、柴油、汽油等多种介质

3. 宽量程覆盖：测量范围可达0.2-70m，满足立式、卧式各类油罐的液位监测需求

4. 无线传输功能：集成LoRa/NB-IoT/4G等无线通信模块，支持10km以上远距离数据传输，无需布线即可实现云端监控

二、油罐工况适应性分析

1. 复杂介质环境适应

· 粘稠介质：针对重油、沥青等粘稠介质，采用抛物面天线设计，减少介质挥发物在天线表面的凝结，确保信号稳定

· 高温高压环境：传感器探头采用316L不锈钢材质，工作温度范围-40℃~200℃，压力等级可达4MPa，适应油罐加热和密闭存储工况

· 强腐蚀环境：可选PTFE天线罩，耐受酸碱腐蚀，适用于化工原料储罐等特殊场景

2. 安装与维护便利性

· 顶部安装方式：采用法兰或螺纹连接，可在油罐顶部人孔处直接安装，无需清空罐内介质

· 免维护设计：无机械运动部件，平均无故障工作时间（MTBF）超过8万小时，每年仅需一次校准

· 远程诊断功能：支持通过云端平台监测设备运行状态，实现故障预警和远程参数配置

三、系统架构与功能实现

1. 硬件组成

· 测量单元：包含80G雷达传感器、温度补偿模块、信号处理电路

· 无线传输单元：支持多协议转换，可接入工业物联网网关

· 供电单元：采用锂电池+太阳能板双供电模式，续航时间可达3-5年

2. 软件功能

· 数据采集：实时采集液位、温度、压力等参数，采样频率1-10Hz可调

· 数据处理：具备滤波算法和温度补偿功能，消除油罐呼吸效应带来的测量误差

· 报警功能：支持高/低液位报警、溢出预警、设备故障报警，报警阈值可自定义

· 报表生成：自动生成液位变化趋势图、体积计算报表，支持Excel格式导出

四、应用效益分析

1. 安全效益

· 实现油罐液位实时监控，避免人工检尺带来的安全风险

· 具备溢出预警功能，降低环保事故发生概率

· 远程监控减少人员进入危险区域的频次

2. 经济效益

· 测量精度提升至0.1%，减少油品计量误差，每年可减少1-3%的损耗

· 自动化监测降低人工成本，一个监测点每年可节省人工费用约2万元

· 太阳能供电方案相比传统布线节约施工成本60%以上

五、典型应用案例

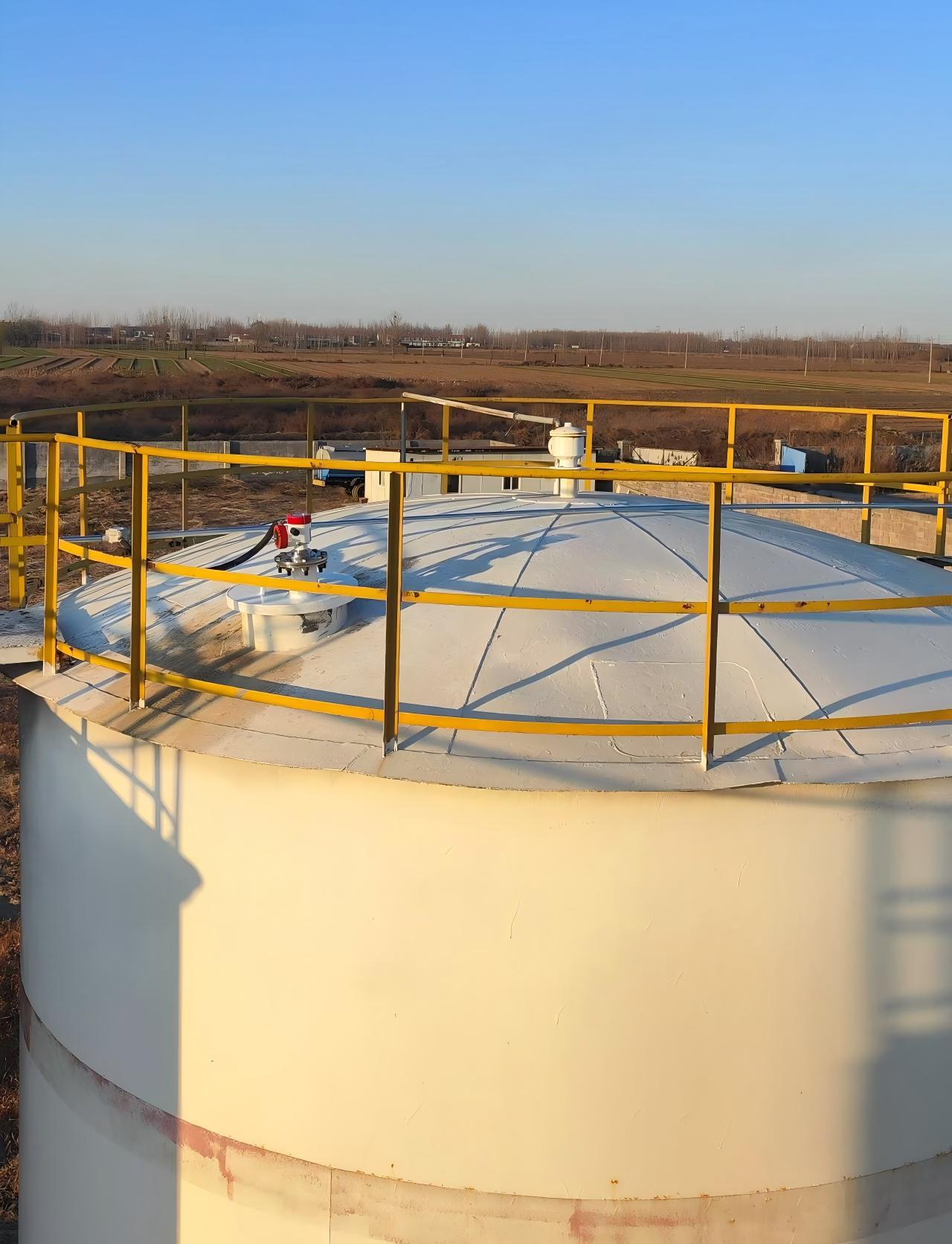

某大型炼油厂在50座原油储罐中应用80G无线雷达液位计系统后：

· 液位测量误差从±5mm降至±1mm，年减少油品损耗约800吨

· 实现罐区无人值守，运营成本降低40%

· 通过云端平台实现远程监控，异常响应时间从2小时缩短至15分钟

六、注意事项

1. 安装时需确保天线与液面之间无遮挡物，距离罐壁至少1.5m

2. 对于易产生大量蒸汽的油罐，建议选用带吹扫功能的天线罩

3. 定期检查无线信号强度，确保数据传输稳定性

4. 在雷电多发区域，需增加防雷接地装置，接地电阻应小于4Ω

80G无线雷达液位计通过先进的微波测量技术和无线通信方案，为油罐液位监测提供了高效、可靠的解决方案，特别适用于大型油库、炼油厂、加油站等场景，是实现油罐数字化、智能化管理的关键设备。
